DP微型电动隔膜泵
您当前位置:首页 > 产品介绍 > DP微型电动隔膜泵

DP-60-24V微型直流电动隔膜泵

一、微型电动隔膜泵产品特点:
1.噪音低、耐腐蚀、压力高,自吸高度5m.
2.介质温度可达60℃.
3.允许干运转.
4.内装压力开关以保护泵运转时不受损坏.
5.内装溢流阀控制泵的。电动隔膜泵,直流电动隔膜泵,微型直流电动隔膜泵。

目录

概述

 一、微型电动隔膜泵产品特点:
1.噪音低、耐腐蚀、压力高,自吸高度5m.
2.介质温度可达60℃.
3.允许干运转.
4.内装压力开关以保护泵运转时不受损坏.
5.内装溢流阀控制泵的正常运行.
6.拆装方便.
7.采用安全低电压,保证人身安全.
二、微型电动隔膜泵产品用途:
1.适用于家用自来水增压、汽车冲洗、轮船上海水淡化.
2.适用于反渗透纯水机、水处理设备、过滤机、喷雾装置、化工计量加液及卫生、环保、印刷等行业中使用.

安装指南

 1.安装时,需拔出隔膜泵进出口的封盖.
2.装有随泵附带的进出口接头,DP-130 DP-125 DP-100 DP-60型隔膜泵进出口采用ZG3/8″外牙G29/64″弯管接头;DP-35隔膜泵进出口采用3/8″外牙软管接头.
3.泵应按水平安装;如需垂直安装时,泵头应朝下.
4.在泵的进出管道中安装一个过滤器,这是泵有效使用的保证.(DP-35型泵头内已装有过滤网,无需安装过滤器).
5.泵的底座分尼龙底座,铁底座橡胶脚柱.
微型隔膜泵指的就是微型真空泵,指具备一进一出的抽气嘴、排气嘴各一个,内部通过机械装置使泵内部的隔膜做往复式运动,并且在进口处能够持续形成真空或负压,排气嘴处形成微正压;工作介质主要为气体,体积小巧的一种仪器。

工作原理

 第一种工作模式:电机的圆周运动,通过机械装置使泵内部的隔膜做往复式运动,从而压缩、拉伸泵腔内的空气形成负压,在抽气口处与外界大气压产生压力差,在压力差的作用下,将气体吸入泵腔,再从排气口排出。
  第二种工作模式:微型隔膜泵是利用螺杆的回转来吸排液体的。微型隔膜泵中间螺杆为主动螺杆,由   原动机带动回转,两边的螺杆为从动螺杆,随主动螺杆作反向旋转。主、从动螺杆的螺纹均为双头螺纹。 由于各螺杆的相互啮合以及螺杆与衬筒内壁的紧密配合,在微型隔膜泵的吸入口和排出口之间,就会被分隔成一个或多个密封空间。随着螺杆的转动和啮合,这些密封空间在泵的吸入端不断形成,将吸入室中的液体封入其中,并自吸入室沿螺杆轴向连续地推移至排出端,将封闭在各空间中的液体不断排出,犹如一螺母在螺纹回转时被不断向前推进的情形那样,这就是微型隔膜泵的基本工作原理。

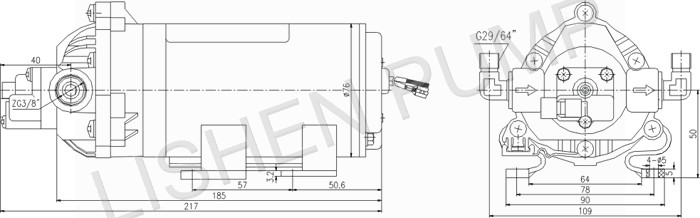

尺寸图

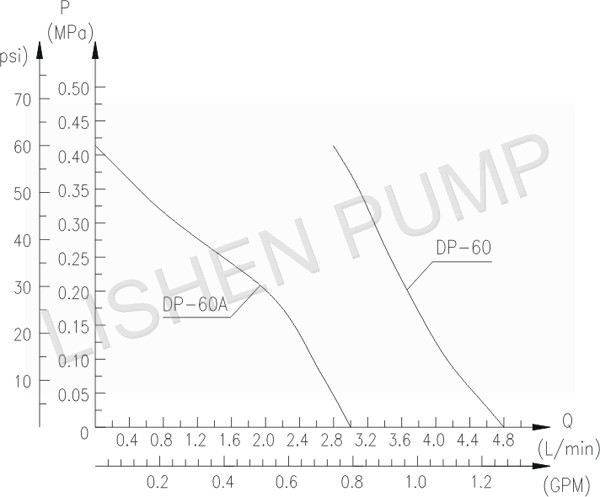

性能参数



DP微型隔膜泵的性能参数:


型号

电压

最大出流

最大流量

转速

最高压力

吸程

调压开关

功率

(VDC)

(A)

GPM(L/min)

(r/min)

Psi(MPa)

(m)

Psi(MPa)

(W)

DP-35

12

7

2.5(9.5)

1200

35(0.24)

5

35(0.24)

40

24

4.8

3.2(12)

1300

35(0.24)

5

35(0.24)

40

DP-60

12

6

1.3(5.0)

1200

60(0.42)

5

60(0.42)

40

24

3

1.3(5.0)

1200

60(0.42)

5

60(0.42)

40

DP-60N

12

6

1.3(5.0)

1200

60(0.42)

5

60(0.42)

40

24

3

1.3(5.0)

1200

60(0.42)

5

60(0.42)

40

DP-60A

12

3.5

0.8(3.0)

375

60(0.42)

5

-

20

DP-100

24

1.1

0.32(1.2)

375

100(0.68)

5

100(0.68)

10

DP-100(A)

24

1.1

0.32(1.2)

375

100(0.68)

5

100(0.68)

10

DP-125

24

1

0.26(1.0)

375

125(0.86)

5

125(0.86)

10

DP-130

24

1.2

0.45(1.7)

470

130(0.90)

5

/

15

12

2.2

0.45(1.7)

470

130(0.90)

5

/

15

DP-130(B)

12

2.2

0.45(1.7)

470

130(0.90)

5

125(0.86)

15

 注:1、如有用户需要24VAC隔膜泵,可在订单中说明;
2、单位换算:GPM-加仑/分;L/min-升/分;psi-磅/平方英寸;1加仑(美国)=3.785升;1MPa=145psi;
3、本公司备有各类型的变压器,若用户无系统变压设备,可增购适用变压器,以使隔膜泵正常运转;
   4、DP-60N微型电动隔膜泵“N”代表丁晴耐油膜片。
