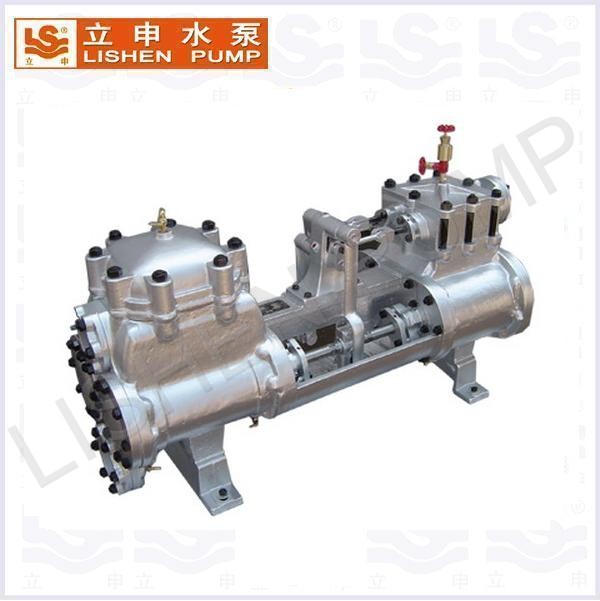

2QS|QB蒸汽双缸往复泵

2QS|QB蒸汽双缸往复泵是用蒸汽为动力,根据唧筒原理作用的一种抽水设备,主要用于中小型锅炉给水、炼油厂输送石油产品、矿井排水等。蒸汽往复泵,往复泵,蒸汽双缸往复泵。

下一个:返回列表 上一个:返回列表

目录

概述

 一、QS型烝气往复泵产品介绍:
     2QS|QB蒸汽双缸往复泵是用蒸汽为动力,根据唧筒原理作用的一种抽水设备,主要用于中小型锅炉给水、炼油厂输送石油产品、矿井排水等。各种蒸汽往复泵的汽缸工作压力为1.4Mpa,排出压力为1.7Mpa,适用于饱和蒸汽和过热蒸汽,气温不超过200℃。
    各种蒸汽往复泵所配水缸活塞环,适用于水温不能超过60°C,超过该温度而在105°C以内者,须换掉优质帆布夹层填料来制选水缸活塞环。各种蒸汽往复泵的理论吸程为10.3米,但实际使用时吸水扬程包括管道阻力在内不应超过7米,当抽吸热水时吸水扬程随水温升高而降低,若水温过高或管道阻力过大,进水池最低水位须高于蒸汽泵的汽缸、水缸平直中心线。
二、QS型烝气往复泵型号意义:
例 2QS-4.8/17
2-双缸
Q-汽力驱动
S-输送介质为水
4.8-流量值(m3/h)
17-压力值(1.7Mpa)
三、QS型烝气往复泵主要用途:
2QS型蒸汽往复泵适用于锅炉给水、矿山排水及输送石油产品或中性液体。根据不同流量的要求,按12种规格制造,其流量最小1.3m3/h, 最大225m3/h。
安装说明
1. 机体必须安装在混凝土地基上,并保持水平。
2. 各部分管路用支架固定,不得压在机体上。
三、QS型烝气往复泵常用规格和技术参数:


新型号

老型号

气缸直径

水缸直径

往复行程

流量

往复次数

进汽

排汽

进水

出水

mm

mm

mm

m3/h

次/min

mm

mm

mm

mm

2QS-4.8/17

 QB-3

115

70

102

 3-6

 38-70

15

20

50

40

 2QS-9/17

 QB-4

133

89

127

 5-11.5

 30-64

20

32

65

40

 2QS-15/17

 QB-5

152

102

152

 6-16.5

 30-60

25

32

80

50

 2QS-21/17

 QB-6

190

110

200

11-21

30-50

40

50

100

80

 2QS-2917

 QB-7

190

130

200

 16.5-29

 30-50

40

50

100

80

 2QS-53/17

 QB-9

250

150

250

 22.5-44

 26-45

50

65

125

100

 2QS-63/17

 QB-11

300

80

300

 38-63

 24-40

50

65

150

100

说明:以上规格常用于中小型低压锅炉停电备用补水之用,若用于输送石油或高温油产品请联系我司出厂前进行相关部位改造。
四、QS型烝气往复泵中压蒸汽泵规格参数:

新型号

气缸直径

水缸直径

往复行程

流量

往复次数

进汽

排汽

进水

出水

mm

mm

mm

m3/h

次/min

mm

mm

mm

mm

2QS-9/25

152

80

152

5.5-9

30-60

20

40

65

40

 2QS-12/25

152

80

152

6-12

30-60

20

40

65

40

 2QS-53/25

250

130

250

24-40

30-50

50

65

125

100

说明:以上规格常用于中小型中低压锅炉停电备用补水之用,若用于输送石油或高温油产品请联系我司出厂前进行相关部位改造。
五、QS型烝气往复泵结构与工作原理:
       蒸汽往复泵是一种以蒸汽为动力的直动往复泵,一般为卧式的。往复泵的工作原理是蒸汽从进汽管进入配汽室,再通过汽缸左面的进汽口进入汽缸,汽缸活塞在蒸汽压力作用下,向右移动,废汽从汽缸右面的排汽口排入废汽室。汽缸活塞运动的同时,将与活塞杆相连的泵室活塞向同一方向推动,使水缸左边泵室真空,水通过吸水管和左边进水门被吸入左泵室。同时右边的出水门打开将水压出。汽缸活塞运动到右边顶端位置时,连杆的左移运动,将汽缸左边的进汽口关闭,右边的进汽口打开,进入蒸汽,活塞又开始左移。水泵活塞从右边吸水,从左边将水打出。通过水泵活塞随汽缸活塞连续不断的往复运动,就可以不断地吸水与压出水。
六、QS型烝气往复泵的性能特点:
(1)泵的排出压力取决于蒸汽压力,由于汽缸面积比水缸面积一般要大2~2.5倍,因此能获得较高的压力。如不计磨擦阻力损失,在水缸活塞上能产生2~2.5倍锅炉蒸汽压力的水压力。
(2)泵的流量取决于蒸汽的流量,调节比较方便。这种泵不能用调节出水管上阀门的开度的节流方法来调节流量。一般用调节进汽阀门的开度来调节流量,也可以用出水管旁路回流到进水管的办法调节流量。这种泵能适应较大的负荷变化。
(3)有较高的效率,一般可达80%~95%。
但蒸汽往复泵结构笨重,体型较大,传动机构复杂,操作较麻烦,耗用蒸汽多,成本较高。由于这些原因,目前基本上已不用蒸汽往复泵作为锅炉的主要给水设备,一般只作为停电时的备用泵。但有些锅炉房考虑省煤器的连续进水,仍把便于调节流量的蒸汽往复泵作为锅炉的日常给水设备。
2QS(QB)型卧式双缸、双作用、活塞式蒸汽往复泵是以蒸汽为动力,根据唧筒原理作用的一种抽水设备。它的主要优点是结构简单,安装、使用和维护方便。只要连接上蒸汽和进出水管道即可使用,既可用于一般输水,也可用于中小型锅炉给水。如调换缸内活塞和某些零件,亦可用于炼油厂输送石油产品、矿井排水等。
各种蒸汽往复泵的汽缸工作压力为1.4Mpa,温度不超过200℃,最高排出压力为1.7Mpa,被输送液体常温为60℃,泵启动蒸汽压力不低于0.3Mpa,适用于饱和蒸汽和过热蒸汽。

结构详解

 1、2QS型系列蒸汽往复泵为双缸、双作用、卧式泵,由蒸汽直接驱动。
2、机械结构可分汽缸部分和液缸部分,由中节连在一起,中心架装在中节上面,为了加工便利,活塞杆分成两段用联接器连成一体。
二、汽缸部分:
汽缸体为铸铁制成,下部连有支架与地基固定,汽缸上部安装错汽箱,内有两个平错汽阀,以控制蒸汽的进入与排出。通过杠杆的摆动和错汽杆的往复运动,推动活塞做往复运动。
三、液缸部分:
液缸体为铸铁制成,内装有缸套,缸体下面连接支架。缸体上部有8个平板阀,4个为吸入阀,4个为排出阀,阀及阀座均用铸铜制成。
四、中节部分:
中节是将汽缸和液缸连成一体的联接机构,其两端有填料箱,并装有填料压盖,以调整填料的松紧,填料可采用油浸石棉绳。
五、润滑:
各部分均为手动式润滑,平错汽阀及活塞环的润滑油由汽缸上的稀油杯供给,其它部分如中心架的摆杆及活塞杆处的润滑为手动注油

消除故障方法



故障

产生原因

消除办法

进汽阀开启,压力正常,但泵不运转。

1、水管阀门未打开。2、排汽管路阀门未打开。 3、 启动前错汽阀处于中间位置导致蒸汽无法进入汽缸。 4、有杂物进入汽缸,活塞环折断或卡住,填料箱和铜套将活塞环卡住或活塞环弯曲。

1、打开排水管和排汽阀门,为防止突然撞击,应事先关闭进汽阀。 2、同上。3、 关闭进汽阀,手动使活塞杆离开中间位置。 4、关闭进汽阀推动活塞杆,检查联轴器、活塞杆,若有问题,及时更换。

b)起动后不上水或流量不足,运行中有噪声。

1、吸入高度过高或吸入管路水力损失过多。 2、有较大吸上高度时,吸入管路中没有充满液体。3、吸入管路液缸盖或液缸填料箱泄漏。 4、输送介质温度过高。 5、输送介质粘度过高。 6、阀门漏水,阀杆弯曲或阀盖与阀座密封不严。 7、吸入阀弹簧的弹力过大,限制了吸入阀的开启高度。8、液缸活塞漏水。 9、液缸下面泄漏。

1、降低吸上高度或减少吸入管路内的阻力。 2、吸入管路灌满液体。 3、扳动活塞,找出泄漏处重新装好填料并压紧缸盖。 4、降低介质温度。 5、加热以降低介质的粘度。 6、取下阀室上的阀盖,查看阀门,必要时研磨阀与阀座或更换阀杆。7、取下阀箱盖和压盖,按要求重新安装弹簧。 8、拆开液缸活塞杆与活塞,检查活塞环与衬套间隙,并更换损坏的活塞环。 9、关闭放水阀。

在规定的压力下行程不足。

1、错汽阀和活塞的密封圈漏汽;

1、用塞尺检查密封圈、汽缸及错汽阀衬套的紧贴程度,更换损坏的密封圈;

2、废汽压力过大;

2、减低废汽压力;

3、 进汽管路上阀阻力过大。

3、开启进汽阀以降低阻力。

运行中有不正常的声音。

1、活塞行程大,配汽错乱;

1、用进汽阀减小行程,用样板检查错汽阀的位置(应在中间);

2、见上述b) 1~9;

2、见上述b) 1~9;

3、行程过长,阀门弹簧弹力减弱或损坏。

3、 调整进汽结构,降低活塞行程,取下阀盖,检查弹簧予以调整或更换。

技术参数

 一、QS型烝气往复泵常用规格和技术参数:


新型号

老型号

气缸直径

水缸直径

往复行程

流量

往复次数

进汽

排汽

进水

出水

mm

mm

mm

m3/h

次/min

mm

mm

mm

mm

2QS-4.8/17

 QB-3

115

70

102

 3-6

 38-70

15

20

50

40

 2QS-9/17

 QB-4

133

89

127

 5-11.5

 30-64

20

32

65

40

 2QS-15/17

 QB-5

152

102

152

 6-16.5

 30-60

25

32

80

50

 2QS-21/17

 QB-6

190

110

200

11-21

30-50

40

50

100

80

 2QS-2917

 QB-7

190

130

200

 16.5-29

 30-50

40

50

100

80

 2QS-53/17

 QB-9

250

150

250

 22.5-44

 26-45

50

65

125

100

 2QS-63/17

 QB-11

300

80

300

 38-63

 24-40

50

65

150

100

说明:以上规格常用于中小型低压锅炉停电备用补水之用,若用于输送石油或高温油产品请联系我司出厂前进行相关部位改造。
二、QS型烝气往复泵中压蒸汽泵规格参数:

新型号

气缸直径

水缸直径

往复行程

流量

往复次数

进汽

排汽

进水

出水

mm

mm

mm

m3/h

次/min

mm

mm

mm

mm

2QS-9/25

152

80

152

5.5-9

30-60

20

40

65

40

 2QS-12/25

152

80

152

6-12

30-60

20

40

65

40

 2QS-53/25

250

130

250

24-40

30-50

50

65

125

100

说明:以上规格常用于中小型中低压锅炉停电备用补水之用,若用于输送石油或高温油产品请联系我司出厂前进行相关部位改造。

外形尺寸



代号型号

2QS-4.8/17

 2QS-9/17

 2QS-15/17

 2QS-2917

 2QS-53/17

 2QS-63/17

A

880

1003

1124

1273

1515

1763

B

318

338

408

460

652

742

C

448

481

527

671

878

835

D

588

680

755

864

1055

1182

E

238

319

320

400

481

530

G

113

129

143

203

228

227

H

191

230

243

280

345

371

I

323

382

421

540

651

678

J

219

238

260

296

355

393

K

130

145

172

184

188

277

L

162

180

200

225



302

M

63

100

98

100

151

145

N

242

239

280

345

383

426

O

208

215

220

229

230

233
